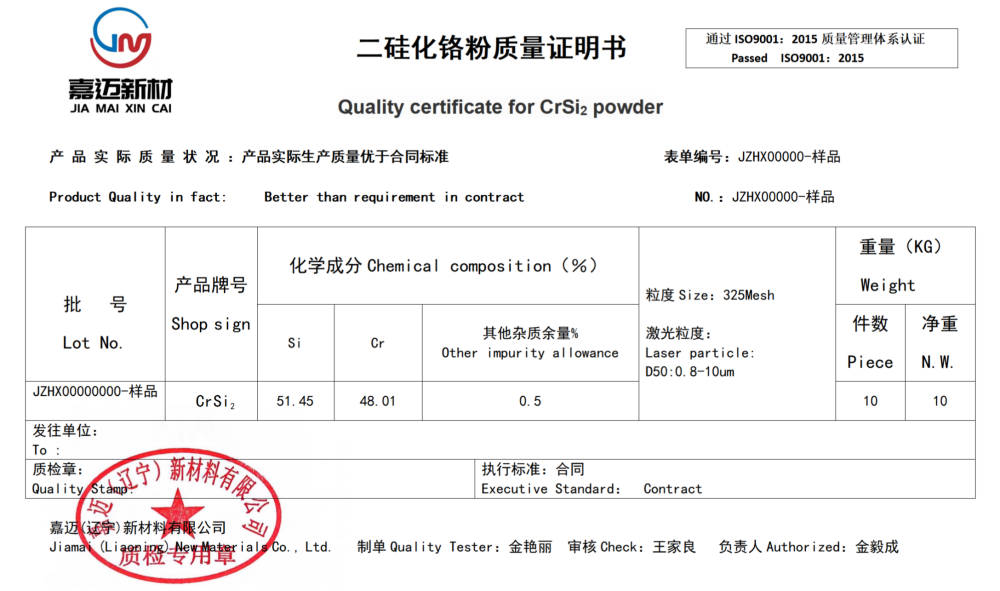

产品名称：二硅化铬（CrSi2）
规格：0.8-10um（D50）
形貌：不规则
颜色：黑灰色
特点：良好的机械性能和高温稳定性、电阻率高、电阻温度系数小
用途：科研实验室、信息通讯、航空航天、军工、涂料、油墨、橡塑、陶瓷、纺织、化妆品、医药、电池、环保、太阳能等高科技领域
中文名：硅化铬
英文名：Chromium silicide
CAS：12018-09-6
密度（g/mL,25/4℃）：5.5
熔点：1490ºC
分子式：CrSi2
分子量：108.16700
精确质量：107.89400
外观性状：银色至黑色粉末,无气味的，不溶于水，溶于盐酸、氢氟酸。
稳定性：遵照规格使用和储存则不会分解。硅化铬是一种灰色四方系棱柱状晶体，不溶于水、硫酸和硝酸，溶于盐酸和氢氟酸。常温下，在空气中稳定;100℃时，表面被氧化;4Chemicalbook00℃时，与氯激烈反应，生成三氯化铬及四氯化硅。
性能：硅化铬薄膜电阻率高，电阻温度系数小。灰色立方晶体，六方晶系，a=04422nm，c=06351nm，熔点接近于1550℃， 硅化铬薄膜电阻率高，电阻温度系数小。硅化铬薄膜电阻率高，电阻温度系数小。
制备工艺：
1.硅粉与铬粉混合后，于900～1100℃的氢气中焙烧，冷却后即可。或者将铬粉和硅粉的混合物与二氧化硅粉和硅粉的混合物混合均匀，于氢气流中焙烧，SiO2及Si粉形成的挥发性SiO同原料中的Na、K逸出，得到CrSi2。

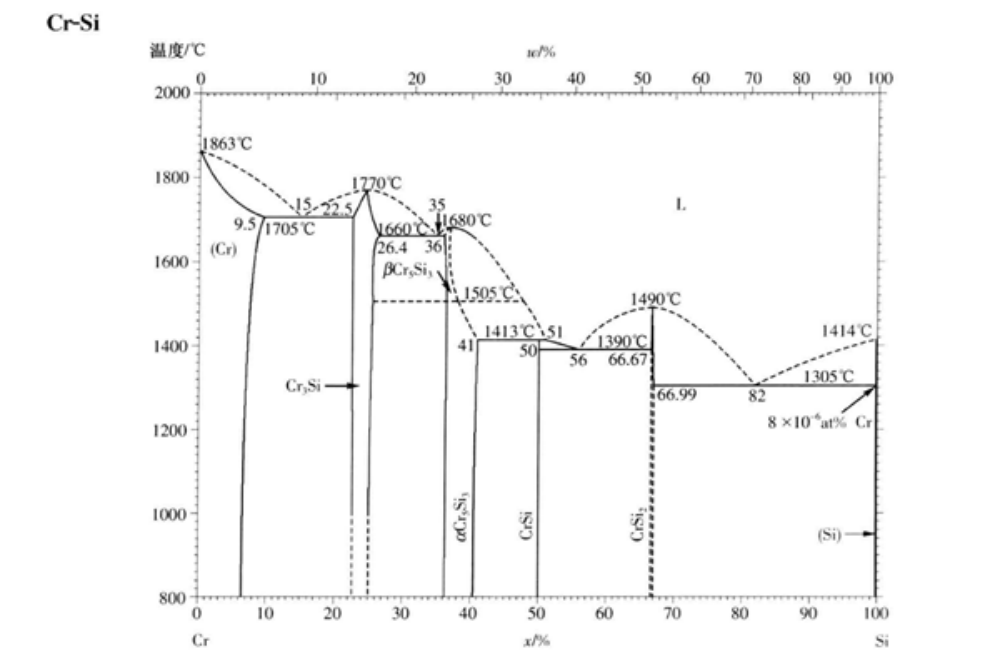

2.铬与硅粉在真空中或在氢气保护下共熔或烧结可得到Cr3Si（立方晶体）熔点约1710℃，Cr5Si3(四方晶体，熔点约1600℃),CrSi（立方晶体，熔点约1600℃），CrSi2及Cr3Si2。
3.48.1份粒度为１100μｍ的铬粉与51.9份粒度为50μｍ的硅粉混合，另外将3份粒度为10μｍ的ＳｉＯ２粉与1.5份硅粉混合。两种混合物再匀。1100℃氢气流中焙烧1h，再在1430℃烧10min，ＳｉＯ２及Ｓｉ粉形成的挥发性ＳｉＯ同原料中的Ｎａ、Ｋ一起逸出，得到ＣｒＳｉ２烧结体，粉细，含Ｎａ仅0.5×10-6，Ｋ0.1×10-6。
储存与运输：储存于阴凉、通风的库房。远离火种、热源、包装密封。
