产品名称:六硼化硅

英文名称：Boron silicide (B6Si); Boron silicide; Silicon boride;

CAS:12008-29-6 [1]

性状：黑灰色粉末

EINECS:234-535-8

分子式:B6Si

分子量:92.952

相对密度：3.0g/cm3

熔点：2200℃

六硼化硅用途：

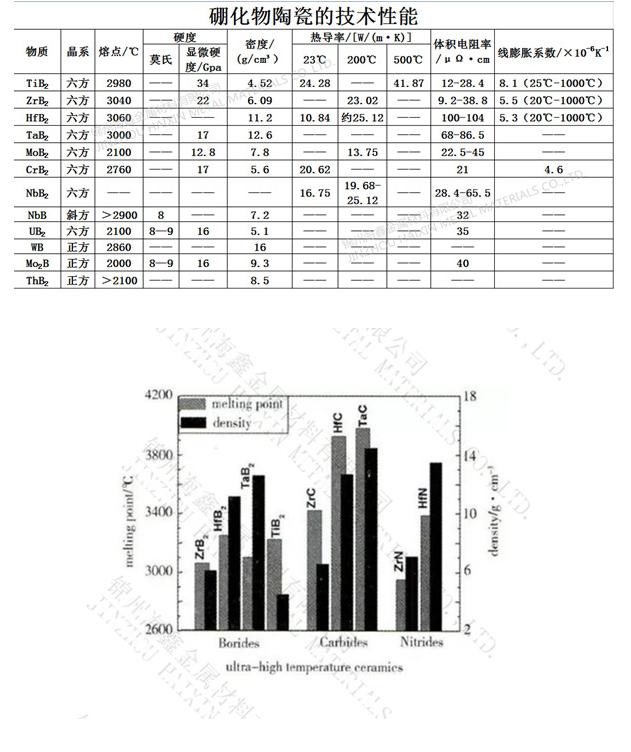

1.B6Si能有效地促进碳化硼陶瓷的烧结，提高材料的力学性能。
2.因为六硼化硅具有耐热和高耐冲击性能，有相对比较廉价，所以，经常用在树脂磨轮中并作为主要的磨料。作为P-型高温热电材料取代碳化硼，可用作各种标准的磨料、研磨硬质合金。还用作工程陶瓷材料、喷砂嘴，制造燃气机的叶片和其它异形烧结件及密封件。用作耐火材料的防氧化剂。

六硼化硅名词解释：化学式SiB6。分子量92.95。黑色晶体。相对密度2.47。硬度在金刚石和红宝石之间。能导电。不溶于水。在氯气和水蒸气中加热,表面能氧化。在沸腾硝酸中可直接被氧化。在熔融的氢氧化钾中不变。而在热浓硫酸中则分解。制法名词解释：可直接加热硅和硼混合物,用氢氟酸和硝酸除去过剩的硅,再用熔融的氢氧化钾把混合物中三硼化硅(B3Si)分解而得。SiB6晶体结构包含相互连接的二十面体（20面多面体）、二十面六面体（26面多面体）以及孤立的硅和硼原子。由于硅和硼原子之间的尺寸不匹配，可以在B12二十面体中用硅代替硼，直至达到对应于SiB2.89的极限化学计量比。

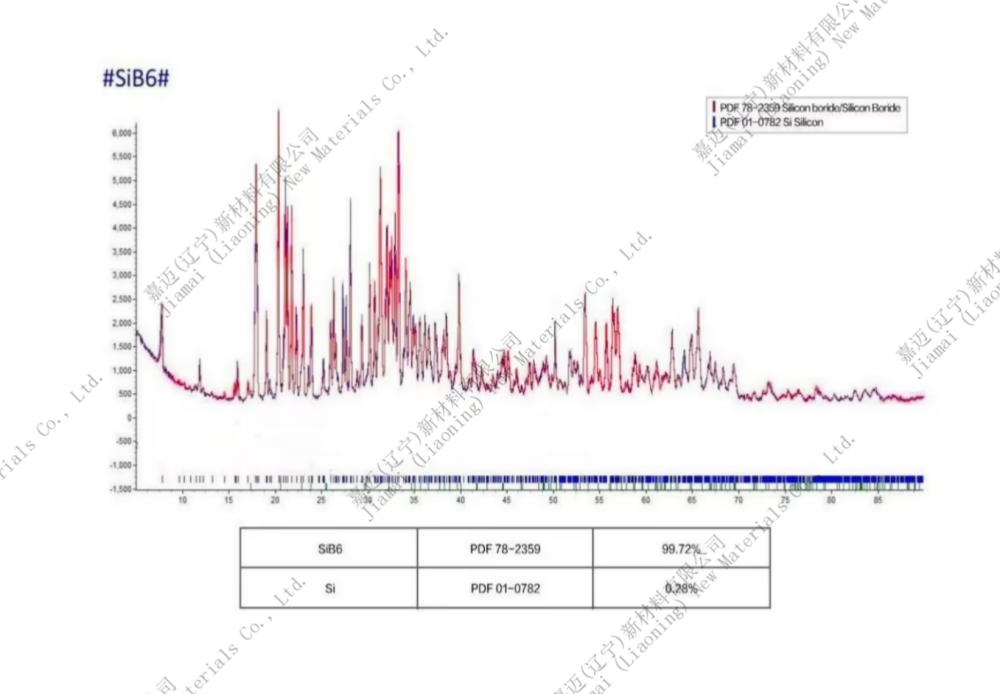

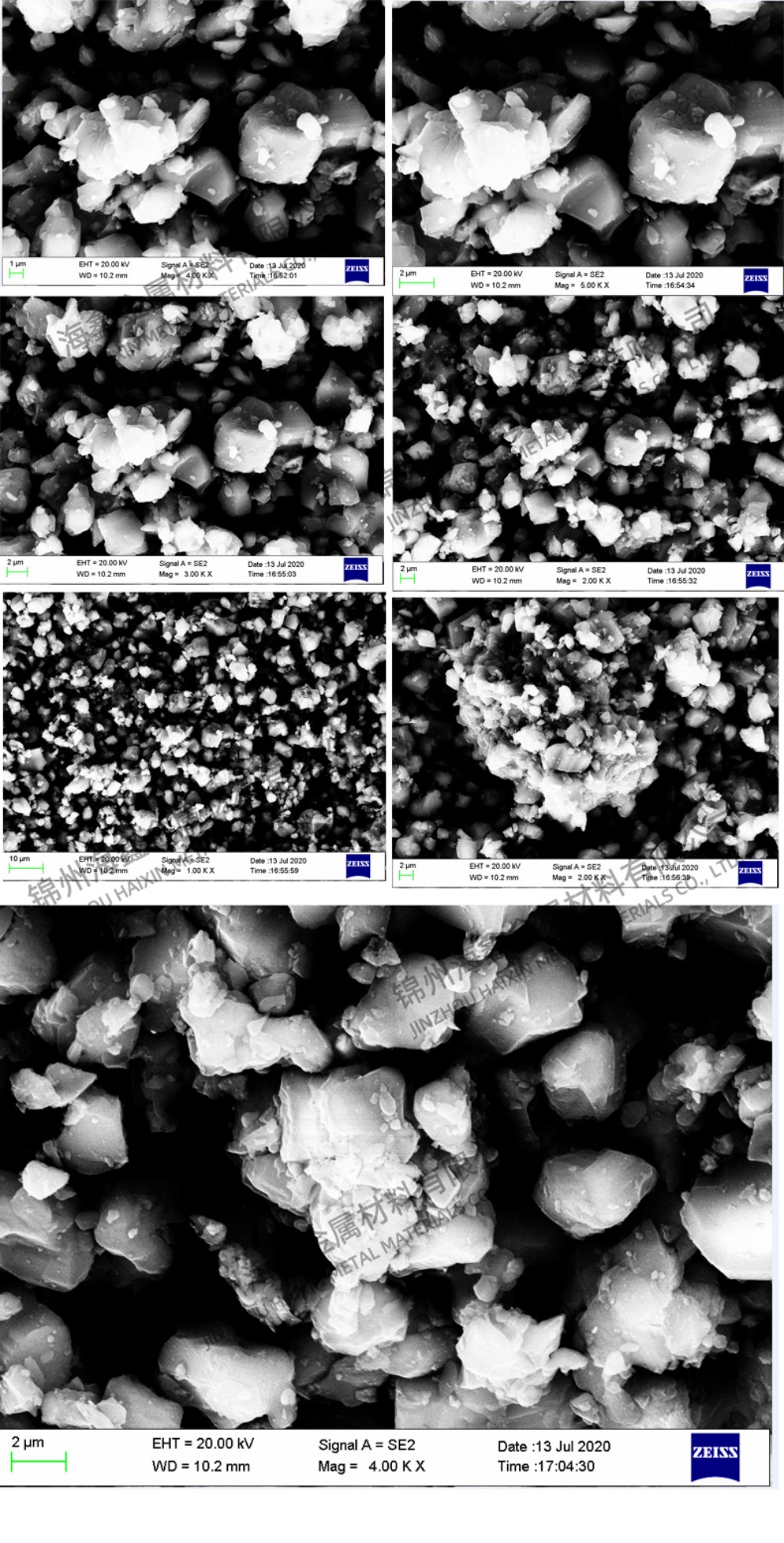

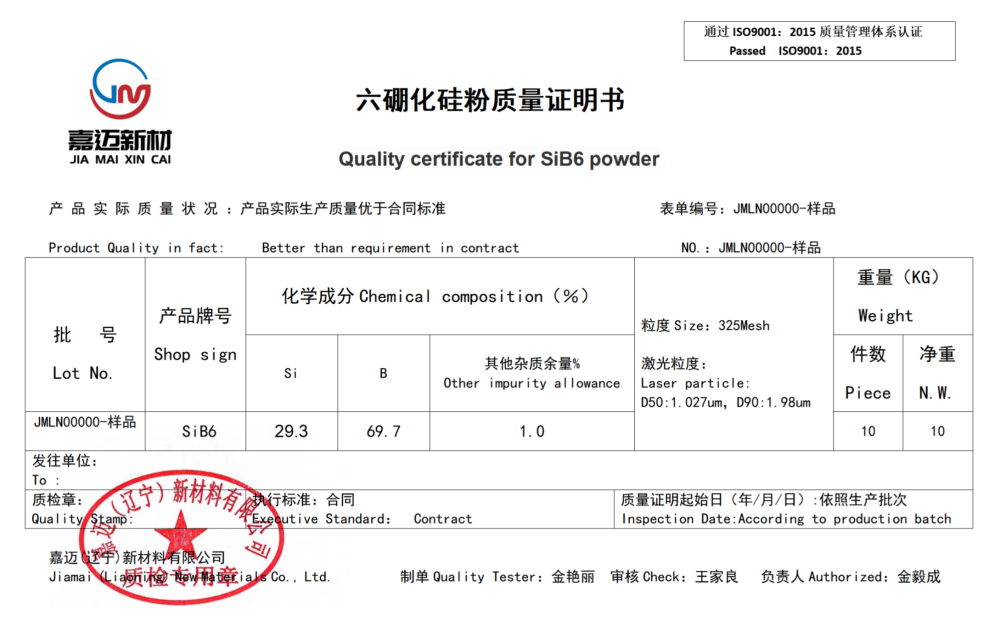

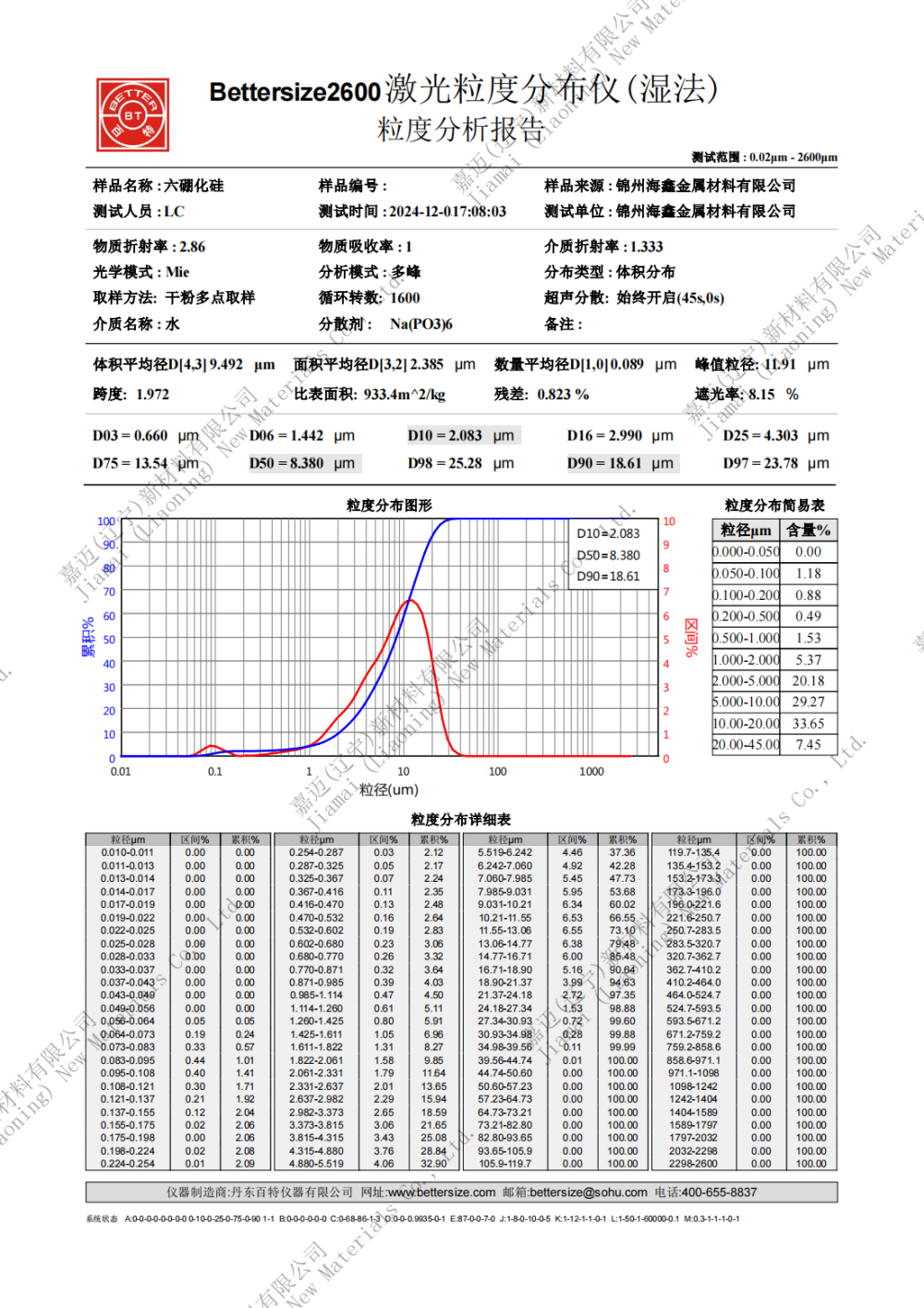

高纯六硼化硅工艺：
一种低成本高纯六硼化硅生产工艺,将三氧化二硼和硼氢化钾,在氩气保护,球磨混料后,压制成块,装入真空碳管炉中,抽空,750℃保温5小时;升温至1250℃,继续保温,直至炉内压力微正压,还原反应彻底结束,将得到石墨坩埚内的单体硼和氢氧化钾混合体,放入蒸馏水加热清洗,烘干,得到硼粉;将硼粉和硅粉球磨混料后,装入自蔓燃反应釜中,反应釜抽空,真空度到1帕,送电升温钨丝,点燃锆粉,进行高温自蔓燃化合反应,反应结束,降温,除杂,得到高纯六硼化硅.以三氧化二硼和硼氢化钾为原料,原料成本相对较低,且整个工艺合理可控,生产出的六硼化硅的纯度为99.5%,适合工业化生产。
